電子元器件基礎知識
瀏覽次數：904
|
發布日期：2022-07-20

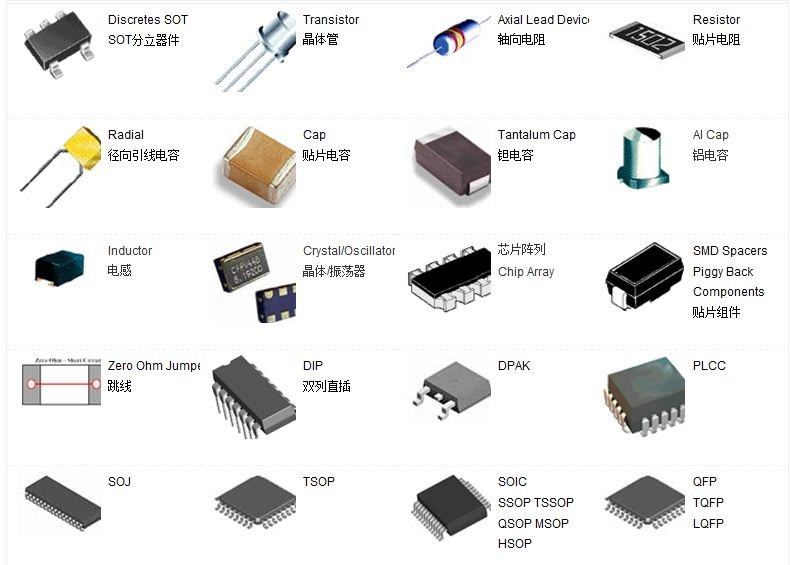

電子元器件是元件和器件的總稱，在加工過程中不改變分子成分的成品稱為元件，如電容器、電阻器、電感器。在加工時改變了分子結構的成品稱為器件，如晶體管、集成電路。
一、電容器:
電容器，簡稱電容，用字母C表示。電容有存儲電荷的作用，是最常用的電子元器件之一。電容器在電路中的作用是通交流阻直流、通高頻阻低頻，常用作隔直、濾波、耦合。電容器的兩個最基本的指標是容量和耐壓。容量顯示電容器的儲存能力，有法拉（F）和微法（μF）、皮法（PF）等計量單位。由于電容簡單的說就是兩個相互絕緣的導體，所以當電壓升高到一定程度時，會擊穿這層絕緣。這個極限電壓就是電容器的耐壓值。電容器按有無極性可分為有極性電容和無極性電容兩種。在一般情況下，有極性電容的正負極不可接反。按制作材料分，有鋁電解電容(成本低、容量大、耐熱性差、穩定性差)、鉭電解電容(成本高、精度高、體積小、漏電小)、瓷片電容、聚丙烯電容、紙質電容以及金屬膜電容等多種。按容量是否可變，分為固定電容和可調電容。
二、電阻器：
電阻器，簡稱電阻，用字母R表示。電阻是一個限流元件，限制通過它所連支路的電流大小。衡量電阻器的兩個最基本參數是阻值和功率。阻值用來表示電阻器對電流阻礙作用的大小，單位為歐姆（Ω）。除此之外，常用單位還有千歐（KΩ）和兆歐（MΩ）。功率用來表示電阻器所能承受的最大電流，用W（瓦）表示，厚聲電阻有1/16W，1/8W，1/4W，1/2W，1W，2W等多種功率貼片/插件電阻。按電阻器的制作材料不同，分為水泥電阻（制作成本低、 高功率、散熱性好、穩定性高、耐濕、耐震 ）、碳膜電阻（阻值范圍寬、價格便宜、但精度差）、金屬膜電阻（體積小，溫度系數小，工作穩定，噪聲小，精度高），繞線電阻和金屬氧化膜電阻等等。按阻值是否可變可分為固定電阻器、可調電阻器等。
三、電感器：
電感器，用絕緣導線繞制的各種線圈稱為電感。它的基本作用是通直流，阻交流，與電容器的性質恰恰相反。衡量電感器的最基本指標是電感量，以亨（H）為單位，還有毫亨，微亨等。電感器可分為磁芯電感（電感量大，常用在濾波電路）和空心電感（電感量小，常用于高頻電路）兩種。
四、晶體管：
晶體管，最常用的有三極管和二極管兩種。三極管對信號有放大作用，以符號T表示。二極管以D表示。按制作材料分，晶體管可分為鍺管和硅管兩種。按極性分，三極管有PNP和NPN兩種，而二極管有P型和N型之分。國產管多用XXX表示，其中每一位都有特定含義：第一位3代表三級管，2代表二極管。第二位代表材料和極性：A代表PNP型鍺材料；B代表NPN型鍺材料；C為PNP型硅材料；D為NPN型硅材料。第三位表示用途，其中X代表低頻小功率管；D代表低頻大功率管；G代表高頻小功率管；A代表高頻大功率管。二極管同三極管第二位意義基本一致，而第三位則含義不同。對于二極管來說，第三位的P代表檢波管；W代表穩壓管；Z代表整流管。如3AX31，具體來說就是PNP型鍺材料低頻小功率三極管，最后面的數字是產品的序號，序號不同，各種指標略有差異。對于進口的三極管來說，型號各有不同，要在實際使用過程中積累資料。常用的進口管有韓國的90xx、80xx系列，歐洲的2Sx系列，在該系列中，第三位含義同國產管的第三位基本相同。
五、集成電路：
現在應用最多的莫過于集成電路(Integered Circuit)，采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線連在一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構。集成電路(Integered Circuit)在電路中用符號“IC"表示。按功能結構分類，集成電路分為模擬集成電路、數字集成電路和數/?；旌霞呻娐贰０粗谱鞴に嚪诸悾呻娐贩譃榘雽?dǎo)體集成電路和膜集成電路。按集成度高低分類，可分為小規模集成電路（SSI）、中規模集成電路（MSI），大規模集成電路（LSI），超大規模集成電路（VLSI），特大規模集成電路（ULSI），巨大規模集成電路（GSI）。
